變徑彎頭



     變徑彎頭是一種獨立于彎頭和大小頭之外的產品。 看到這樣的一個產品名稱，我們就會想到這是一種什么樣的產品，它叫做變徑彎頭，變就是變化的意思，這個徑就是直徑的意思，顧名思義，這個意思非常的明顯就是把這個彎頭產品的兩端的口徑做一個改變。改變產品的口徑的同時，把管道的走向也一并的改變了。起到了一個90°彎頭和變徑管的同時在線的作用，不是彎頭焊上一個變徑那么簡單，而是一種90度彎頭過渡成變徑管的產品。在有一個建筑標準的圖集中，叫做是02S403的標準中，產品名稱非~常的貼切，叫做是90度漸縮異徑彎頭?？矗嗝吹男蜗?。不能不說我們的文化，我們的文字博大精深。度數有了，90度，漸漸的縮小直徑的一種彎頭產品。不過從小頭的位置看過去，就是漸漸的變大的一種產品。這就是要您看的視角了，其實意思是一樣的。在那個標準中，是用中板切割下料做出來管子的各個度數，然后拼在一起的，有3個22.5度，在中間，兩端就是11.25度的尺寸。這樣就湊成了一個90度的產品了。并且那上面的尺寸是很大的，zui大的到了2000這個尺寸了。產品在書本上也就是這樣的一種，它的角度就是90度的一個角度，如果要用百八十度的產品來做，用焊接或者是抽條子的工藝之類的也是可以生產出來的。短半徑的就沒有這樣的一種變徑彎頭產品。生產工藝也是日新月異，現在的這個產品就是可以用。很成熟，很完美的這樣的一些詞兒來形容了。材質無所謂，常規產品一般有庫存 ，非標件也可以加工訂做的。

       變徑彎頭屬于常規又非常規的一種產品，特色就是兩頭的尺寸不一樣。如果一樣了，就是叫做等徑產品了。就是普通活兒了。這個產品它的結構緊湊。在安裝之前要把產品全進行一個擦拭。完全干了之后主就把一頭點焊到管子上。找好了角度。角度沒有問題之后，就在用焊條在異徑彎頭的根部和管子完全的焊在一起。另外的一頭也是如此的操作。焊制完成之后，會看來這樣的一個變徑的產品從粗到細，慢慢過渡到合適的管子口徑上。完成了90度的過渡，也完成了變徑的尺寸的問題。對于整個的管道的連接起著很重要的作用的。一個大小頭，也叫做異徑管再加上一個90度長半徑亦或者是短半徑的彎頭，亦是可以起到同樣的作用的。

      沒有180°的變徑彎頭，這是在書本上找不到的。也就是說標準上找不上到，其實就是這樣的一種思維性的管件。另管說是GB/T2005年的或者gb/t1990年以及說新的GB/T12459-2017的管件標準。新的標`準中是沒有無縫和有縫之分的。上面寫的很清楚，代替了2005標~準,更是代替了1990年的標~準。說的在2017里面是所有的管件不再區分無縫管件還是鋼板焊接管件。在13401-2017規范中，還是那種對焊的尺寸技術要求的。2017年份的管件標準中，增加了3D彎頭的項目。是90°的規格。不過這里面就是這個3D的產品里面沒有變徑彎頭的。3D彎頭的大約的意思就是R（半徑）是產品公稱通徑的3倍。只能說是一個大約。不是特別的固定。不是說不知道，而是現實中的這個尺寸，在規范中確實推不出來。用上面規定的尺寸除以通徑，得出來的全不一樣。不過相差不是太多。就是這樣的一個意思，沒有一個固定的3D的規范。這個通過看規范中的的這個數據就可以得知的。這是管件工廠的看法，只是個人的看法。

     變徑彎頭在2017管件的類型和代號是這樣的：無縫的變徑彎頭90ELR。這是無縫的，如果說是焊接管件，這個意思就是指的是有縫的，用中板卷制而成的。這個字符不太一樣，只不過前面多了一個W。就是W90ELR。這就是在2019年的管件標準中的代號。通常是口徑畢較大的。這是和2005年的規范的一個區別了。現在的這個新標準，如果說用戶不指定使用無縫的變徑彎頭，那么這樣的一個使用權就交在了工廠手中了。工廠可以用無縫管來做這個產品，亦是可以用鋼板來生產，這樣的兩種的生產方式，只要和標準相符。那么就是合格的產品。不知道為什么新標準把原來有所區別的無縫和焊制的產品又搞到一起來了。想來是有人家的道理的。至于說我們工廠，就是看到標準來進行一個執行就是了，標準是這樣的寫，規范是這樣的，不過真正到了現實的操作中，我們工廠碰到這樣的情況，還是要和用戶進行溝通交流的，不交流，不溝通，這樣的產品楞上。那不找著讓用戶不滿意嗎？

       180度的產品上面全沒有這個產品的。其實就是做的話，就是一個90度產品，再加上一個90度的變徑彎頭也是可以生產出來的，只不過就如同一個90度加上一個變徑 ，只不過多了一道焊口，并且說這個變徑的角度可以調節，向上，向下，或者左右或者只要有角度允許的情況之下就可以的。這是一個可以調節的，不過要是焊制到了固定的管道上了，就變不了了。所以在焊制之前，要把這個方向調正確。以免費工費料。耽誤時間。

      變徑彎頭產品在GB/T12459-2005（2017）這個標準規范里邊，更早的年份是1990年的。它是被叫做長半徑異徑的。變徑彎頭是通俗的叫法，其實意思是一樣的，很明晰一種叫法，簡單明了能夠讓人理解。
都是管路90度轉彎，并且把它兩個不同的口徑隨之給變化了。它的一些中到中的距離以及一些其他的別的參數，和我們正常的產品是一樣的沒有什么特殊的地方在標準的管件的種類和代號中，它的類別為90度彎頭產品里面的長半徑異徑。短半徑就沒有這樣的產品了，不過現實中也可以生產出來的。不過在合同中就是按照一個非標的產品來標注了。注明就是按合同按圖紙生產，就是這樣的一個產品。



       代號就是90EL（R），看到這樣的一個表示方式，90就是90度的意思，EL表示長半徑，后面的括號中的R。就是變徑的意思。我們就知道了，這是一種什么樣的產品，應該用什么樣的一個工藝來加工，短半徑的規格在書本上是沒有的?，F(xiàn)實生活中像這樣的一種變徑彎頭產品數量竟然不是特別的多，走進我們的工廠，走進我們的倉庫，看到的是琳瑯滿目像士兵一樣整整齊齊的堆放著。我們的倉庫窗明幾凈，地上也是干凈。每天進行打掃，在相應是90度彎頭產品。從大到小依次的排列，并且根據彎頭產品的厚度及材質的不同，也是分批次的有秩序的進行碼放，這樣在我們對于這個產品的取貨的時候或者是在存放的時候，都非常的清晰明白。從這樣的一個角度看，也是看一個工廠的管理的，這樣的工廠倉庫管理是這樣的，那么他的這個各方面的也是這樣的井井有條的。

       存放著比較多的就是20號材質或者Q235B以及說A105的材質這樣的一種彎頭產品，像今天的我們所說的這個題目就是變徑彎頭，產品則是有不多的幾個樣品放在那里，往往是有些用戶需要到這樣的產品，我們在進行產品的加工定做。原來的工藝很簡單，就是在整個的這個90度彎頭產品上面，在他的小面的地方給他切出一個V字形，然后用割槍燒烤著，把它再用壓力機湊在一起，后面再用這個焊制的一個工藝，將其給完整的焊制，那個時候的工藝不完善，這個產品能做出來也能用，但是它的那個產品表面就是有那種錘子的痕跡，有那種敲打的痕跡，盡管和在后來的產品生產中也是盡量的避免這些事情，但是畢竟工藝在那兒制約著，所以這樣的一個產品也就沒有辦法?，F(xiàn)在的這個工藝不一樣了，制作工藝跟原來都不是同日而語的，都沒有原來的那種工藝了，直接就是用壓力機，然后整體的來生產這樣的變徑彎頭產品了。

       在生產的時候，這種變徑彎頭產品的工藝，會有兩邊的那個卡頭，把這個產品給卡住，由于勁頭比較大，有的時候會給這個彎頭表面產生出這種卡的痕跡來，往往在這種痕跡的處理上，我們都是認真的仔細的拋光處理，盡管這種卡痕對于整個的變徑彎頭來說，產品質量不會發生什么太大的變化，但是我們也是要認真仔細的處理這些事，爭取把我們的變徑彎頭產品做到?jīng)]有瑕疵。變徑彎頭產品之所以銷量少就是一般的，相應來說都是在一些設備上用在一些臨時的管道上用的，很少比如說這個管道需要變徑它的一個口徑需要從大變到小這個時候，異徑管也就是我們常說的大小頭這種產品，就派上了用場，直接拿一個這樣的產品焊在管路上就完成了它，口徑從大變小這樣的一個過程。

       如果需要管路的轉彎也很簡單，就用一個90度的彎頭產品就可以了，或者是他的那個轉彎的弧度比較大，就用大倍數的90度彎頭產品再如果說像他的那個轉彎的時候比較急，就不用這種長半徑的彎頭產品了，就用90度短半徑彎頭產品來過渡一下，認真的來說，像工地上如果需要變徑，又需要這個90度轉彎的時候，有些工地上自己就購買一個90度彎頭產品。彎頭產品。這兩種產品焊制到一起實際上就完成了變徑彎頭產品它的作用只不過那個會加長一些，有的時候工藝上不被允許。變徑彎頭產品的材質，通常是20號或者是Q235B也就是經常說的碳鋼的產品，當然也有合金的一些產品等等的，這個是根據上工地上的材料不同，所以所使用的這個要求變徑彎頭產品所使用的材質也是不一樣的。熱壓彎頭產品在電力行業里邊是分帶有加長段和不帶有加長段的一個區別的。并且什么材質，多大的口徑，都是由一串編碼來表示的，根據這串編碼可以在這個電力行業里邊找到相應的產品的技術規范，你知道用什么樣的材質，用什么樣的工藝來生產來制作這樣的一個電標彎頭產品。電力行業里邊兒對于彎頭產品的標準的加工，生產，選材等等各方面兒規定的還是極為詳細的。

      為了讓我們的變徑，彎頭產品的厚度達到客戶的需求，我們在這方面也是下足了功夫，大家知道變徑彎頭產品在生產的時候在進行加工的時候，它會有一個厚度減薄的現象，這種現象不好避免也避免不了。這個管子再經過產品的加工的時候形成一個變徑彎頭產品的彎度，它在這個彎的過程中會有一個厚度減薄的現象。到了工地上到了工廠，里面在設備跟前可以用一些數據來測量用工具來進行產品的測量，比如說像這個拿著盒尺或者拿著游標卡尺來測量變徑彎頭產品的厚度。再有嚴格者，用一個測厚儀設備來檢測。這個儀器用類似一種超聲處理也更為準確。它是一種感應式的測量，在一個彎頭產品上面測量4個點，然后這4點的厚度全在允許值之內，這是隨機的測量的，所怕者就是在一個地方測量，正好這樣的位置的厚度偏厚一些。所以要多取幾個點來測量的。

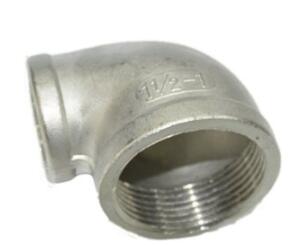

      下面圖中這個是一些鍍鋅絲扣的彎頭產品的變徑產品。用于有絲扣連接的管道上的，這樣的產品生產制作方便。沒有象我們這的工藝，直接用倒模的工藝來生產的。并且在價位上按重量來說，應該比常規的彎頭產品便宜一些的。下圖的產品是瑪鋼的材質，在現實中使用量很大的。連接時需要把管子用套絲機來套上絲扣，并且原來是纏繞上線麻，做為密封之用?，F(xiàn)在很多的工地上用到的是生料帶，不過相比較來說，生料帶的成本要高一些的?，F(xiàn)在出來了一種叫做液態的生料帶的產品，價位要略低一些。通常此類的變徑彎頭常規用的多的就是大的就是到100的這個規格。事實上20X15,或者25X20此類的比較小的產品是用的多了。工地上工人會把產品安裝到管子上面，再用管鉗子擰緊，安置到合適的位置。就完成了安裝了。焊制的變徑彎頭產品通常一般是看不到的，到底說這樣的種比較稀少的產品?？墒墙z扣的這樣的鍍鋅瑪鋼件的管古產品還是多見的。打開自己自己家的廚房或者衛生間，就能看到的。盡管這里面的管道沒有太大的口徑，但是哪怕是20X15的細小的變徑管古，也是能感覺到它的變徑的意思的。

       我們生產的這個變徑彎頭的厚度通常是在這個產品的端部，也就是這個彎頭產品的邊上進行測量的時候通常都是合格的，但是用了測厚儀對于變徑彎頭產品的薄的地方，比如說產品的大面，也就是它的背弧這個地方用工具用測厚儀來測量的話，就會看到他會達不到端部的一個厚度的標準，比如說這個變徑彎頭產品的厚度要求是10個厚測量，外徑測量，就是拿卡尺卡的外端的是。，就是拿卡紙卡著外端的時候。組都合適，但是真的拿測厚儀測他的這個外弧的時候，你會發現這個厚度9點多，為了杜絕這種現象，我們通常也是和客戶來進行溝通的，因為溝通這是很好的一個橋梁，可以讓我們對于產品的性能產品的質量在我們和我們的變徑彎頭產品的客戶之間，搭起一個溝通的渠道，我們就是會把變徑彎頭產品為什么會減薄以及說減薄到多少，這樣的一些事情和我們的用戶一一的說清楚。其實有些用戶是可以接受這些的，說到如果下差在1MM也是可以的。

      產品完成之后再里進行的就是表面油漆的處理，把彎頭產品表面進行處理，再進行噴漆的工藝。在噴漆這個工藝上來說，不讓噴到產品的坡口上的。這個位置上不能有油漆的。

      如果客戶他的壓力不是很大，對這個可以接受，我們也就按照常規的來生產，但是有的時候一些客戶他所需要的這種變徑彎頭產品卻發現達不到這樣的一個要求，就是說我們的生產的東西與他的要求有不相符的地方，這個用戶要求說一定得達到10個厚，哪怕這個產品薄的地方也一定要達到10個厚，那這個也很簡單，我們就用12的原材料來做，但是價位就不一樣。其實有些東西也是有些糾結的。厚度增厚了之后，產品的內壁減加了，有個術語叫做阻礙流量。這個是用到精致的管道上。普通的就是走一些冷水熱水的管道上是沒事兒的。再說就是產品的端部的厚度，就是產品的厚度增加了，這個我們還是要為了產品的焊制工藝，再進行一次產品的坡口的減薄。用業內的話說就是順個坡下去，口上加工到10厚度上。其實厚的地方是略超過這個10

      一分錢一分貨，尤其是在鋼材這個行業里邊。厚度厚了20，再加工出來，那這個產品就能達到客戶的需求了。

        這個是一定的。但是價位就會相應的也會有所提高的，我們在采購原材料的時候，再買這個管材的時候，付出來的價位也會提高到20的。變徑彎頭產品，我們生產有些年頭了，對這個產品有很深的了解工藝，也相當?shù)募兪煸谶@樣的一個大前提之下，我們就是向上的的對于變徑彎頭產品的生產工藝，進行創新變徑彎頭產品的設備予以更新，能夠生產出好的產品來達到用戶的滿意，這是我們的變徑彎頭工廠所追求的。http://m.werwejdsf.cn
